Техническая информация - свойства веревки

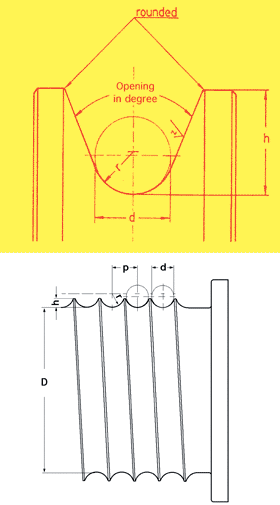

Ролик Размеры Мы рекомендуем только шкивы из стали или литой стали. Ниже приведены рекомендуемые значения: Радиус паза (r): Минимум от 0,53 до 0,535 х д Максимум 0,55 х д Рекомендуется: ≈ 1% от фактического диаметра троса. желобок глубина (ч): Рекомендуется: ≈ 1,5 x d или d x √2 Шейное горло угол: Для нормального применения используйте отверстие от 35 ° до 45 °. Приложения с Углы отклонения более 1,5 ° используют отверстие 60 °. Углы раскрытия ниже 35 ° следует избегать. Твердость по шкиву: Поскольку твердость отдельных проводов в веревке может быть приближена к 50-55 RC, твердость на поверхности шкива должна быть мин. 35 RC, лучше 40-45 RC. Соотношения D / D: В зависимости от фактического оборудования и использования троса в подъемно- При вытягивании приложений предлагаются следующие соотношения D / D: Барабан Размеры Как правило, мы рекомендуем только рифленые барабаны. Веревка намотана правильно и положительно. В зависимости от соотношения диаметра барабана / каната спирально-желобчатый Барабаны можно использовать до 3-х слоев без чрезмерного износа каната. Для приложений с более чем 3 слоями (например, мобильные краны) мы рекомендуем канавку 'Lebus'. Следует помнить, однако, что срок службы каната на несколько слоев барабанные системы всегда будут только частью этого по сравнению с одиночными слой спирально-рифленых барабанов. Важно: для стандартных применений канавка барабана должна быть левой рукой для размещения стандартных правосторонних укладочных канатов! Радиус паза (р): Минимум от 0,53 до 0,535 х д Максимум 0,55 х д Диаметр шага (p): Шаг диам. должен быть выбран в соответствии с радиусом канавки. Под ни при каких обстоятельствах не должен диам. быть меньше чем: • минимум 2.065 x радиус канавки • Максимальный радиус канавки 2,18 Если эти значения применяются к однослойным рифленым барабанам максимально допустимый угол отклонения каната для обычных конструкций из каната это 4 °. Для не вращающихся / устойчивых к вращению канатов максимально допустимый угол отклонения составляет всего 1,5 °. Глубина канавки (ч): • Минимум ≥ 0,374 x d для барабанов со спиральной канавкой. Техническая информация - свойства веревки Техническая информация - свойства веревки

Техническая информация - свойства веревки Техническая информация - свойства веревки
СТРОИТЕЛЬСТВО предложенный Минимум Отношение D / D
Техническая информация - свойства веревки
6×19 S IWRC 34
6×26 WS IWRC 30
6×25 FW IWRC 26
6×36 WS IWRC 23
Python® Compac 20
Python® Super 8 20
Python® Power 9 26
Python® Ultra 26
8×36 18
Техническая информация - свойства веревки
19×7 / 18×7 34
19×19 20
Python® Compac 18 20
Python® Lift 20
Python® Lift 20
Python® Compac 35 20
